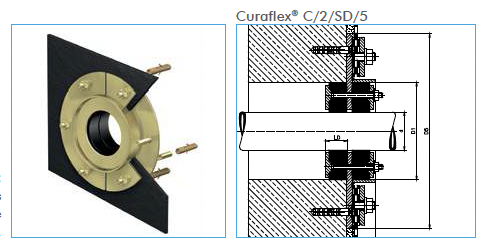

Curaflex® C/2/SD/5 (F/2/SD/5)
Joints d'étanchéité
Curaflex® C/2/SD/5 (F/2/SD/5)
Contre l’eau sous pression
- Étanchéité des traversées/percements
- Insertion dans le tube fourreau ou dans le carottage
- En liaison avec un film d’étanchéité ou en liaison avec un revêtement épais (cuve noire)
- Avec bride libre-fixe
Avantages
Détails techniques
Composition
Accessoires
Avantages
- Montage facile grâce aux dimensions sur mesure (grand assortiment standard)
- Étanchéité permanente sans besoin de resserrer (exempt d’entretien)
- Performance accrue de l’insert d’étanchéité grâce à DOYMA-Grip
- Élément système, sans découpes ni divisions, avec des
boulons soudés de façon imperméable à l’eau - Avec bride libre-fixe intégrée (bride libre divisée)

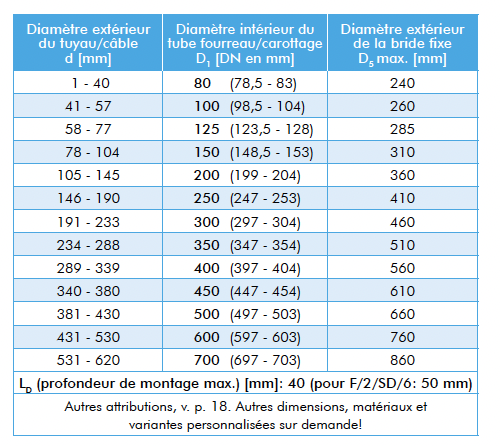

Détails techniques
• Avec des brides selon DIN 18 195
• étanche au gaz
• Coudes jusqu’à 8º possibles
• Absorption de mouvements axiaux
• Montage du côté pression
• En fonction du film d’étanchéité avec des rondelles 1775 sur les deux côtés (si le film est mince et dur) ou avec des accessoires
en cas de revêtement épais (1776): sablage des surfaces de contact de la bride libre-fixe.
Composition
- Anneaux de cadret: anneaux profilés asymétriques (DPS*), galvanisés, chromés jaune et scellés (ggv); en option en acier inox 1.4301 (V2A) ou 1.4571/1.4404 (V4A) avec bride libre-fixe intégrées
- Garniture d’étanchéité en caoutchouct: élastomère: garniture d’étanchéité en EPDM d’une épaisseur de 2 x 27 mm (DOYMA-Grip), en option en EPDM-KTW, NBR (résistant au carburant/à l’huile) ou en silicone (résistant à des températures élevées) ou en FPM (résistant aux substances chimiques)
* DPS jusqu’à DI/DN 350
Accessoires
- Rondelles (1775) pour films minces et durs
- Accessoires pour revêtement épais
Vidéo produit (en Allemand)
Installation
